Pohjat kuntoon

Noniin.. Lumet ja roudat on tiessään ja nyt päästiin taas hommiin. Routa ei ollut tehnyt juurikaan haittaa ja hommat päästiin aloittamaan käytännössä siitä, mihin lumien tullessa jäätiin.

Pääsiäisviikonloppuna saatiinkin kaivuri vuokralle (itseasiassa kaksikin). Viikonloppu menikin kaivurin puikoissa harjotellessa. Otettiin pari kasetillista mursketta tontille ja leviteltiin ne talon ja autotallin anturoiden alle.

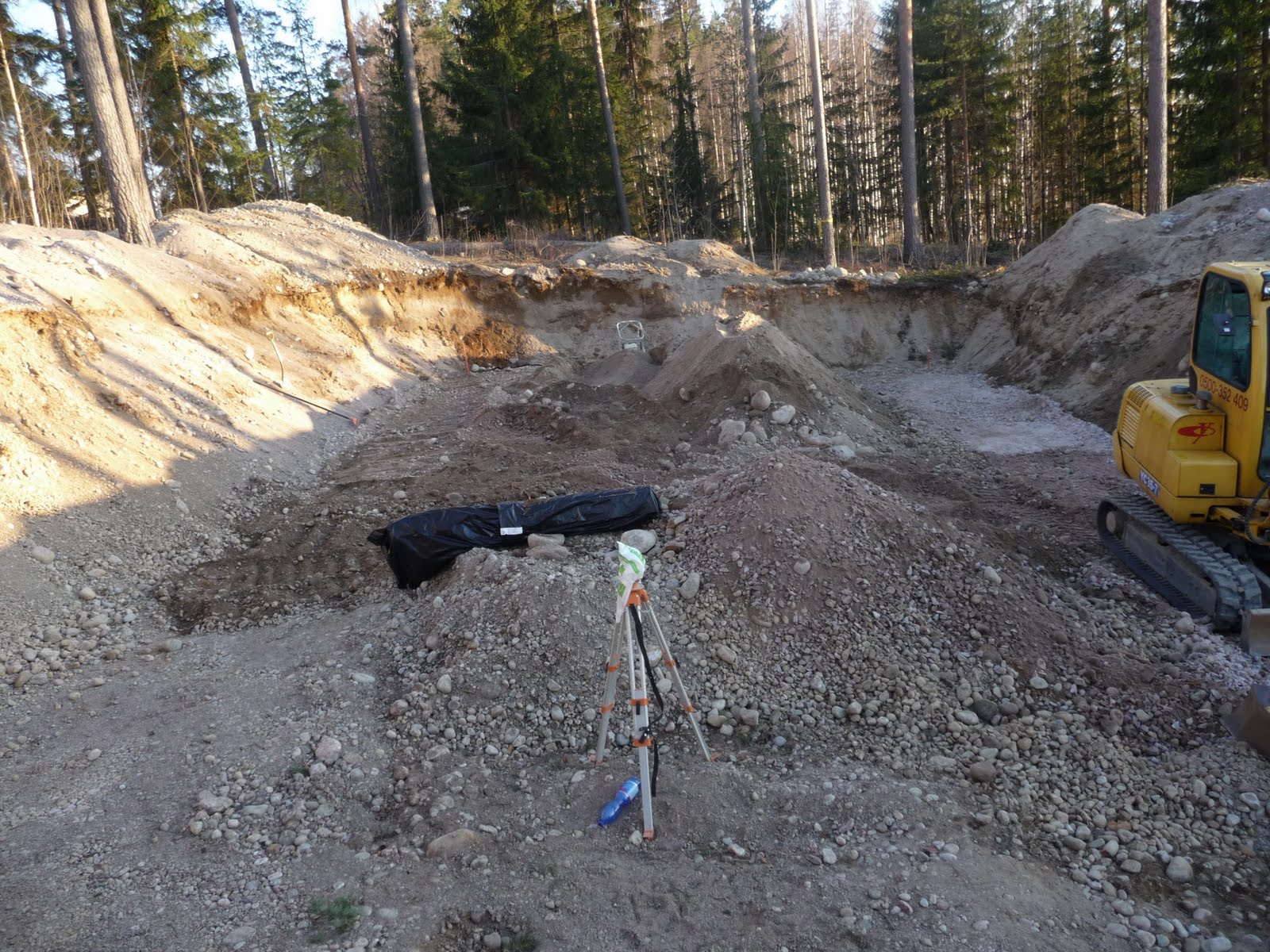

Kaivuri ajettu talon monttuun ja murskeiden levittely aloitettu.

Talon ja autotallin pojille laitetaan 0-32mm kalliomursketta. Tämä murskelajihan ei katkaise veden kapillaarista nousua rakenteisiin. Kapillaarikatko toteutetaan anturan päälle siveltävällä bitumilla.

Autotallin pohjat talven jäljiltä.

Suodatinkankaat ja murskeet levitetty ja tasoitettu talon pohjille.

Saatiin ratsuväkeäkin paikalle kun aloiteltiin autotalli pohjia.

Suodatin kankaat anturan pohjille ja mursketta päälle.

Päivän päätteeksi saatiin autotallinkin pohjat lähelle oikeaa korkoa.

Aikanaan syksyllä, kesken pohjatöiden tuli tehtyä hätäinen päätös siirtää autotallia noin 10m alemmas rinteellä. Se oli hieman "ajattelematon" ratkaisu, joka nyt hieman pissii omille nilkoille.

Autotallin lopullinen lattian korko on noin 1,5m korkeammalla kuin nyt tasattu pohjan korko. Takanurkka ajaa niin kauas alas rinteellä, että sen totettuminen alkuperäisten suunnitelmien mukaan vaatisi kohtuuttoman suuria maansiirtoja ollakeekseen järkevää. Teinkin pohdintojen jälkeen päätöksen, että autotalli täytyy perustetaa paaluille ja toteuttaa alapohja tuulettuvana. Ruuvipaalut vaikuttaisivat tähän tilanteeseen järkevimmältä vaihtoehdolta.  http://www.paalupiste.com/

Tie tontille aurattu

Eilen 7.4.2011 aurattiin tie lumesta ja tontille pääsee jälleen autolla. Käytännössä rakennuspaikka ja ympäristö on vielä niin lumessa, että tovin vielä joudutaan odottelemaan lumien sulamista, ennen kuin työt voidaan aloittaa.

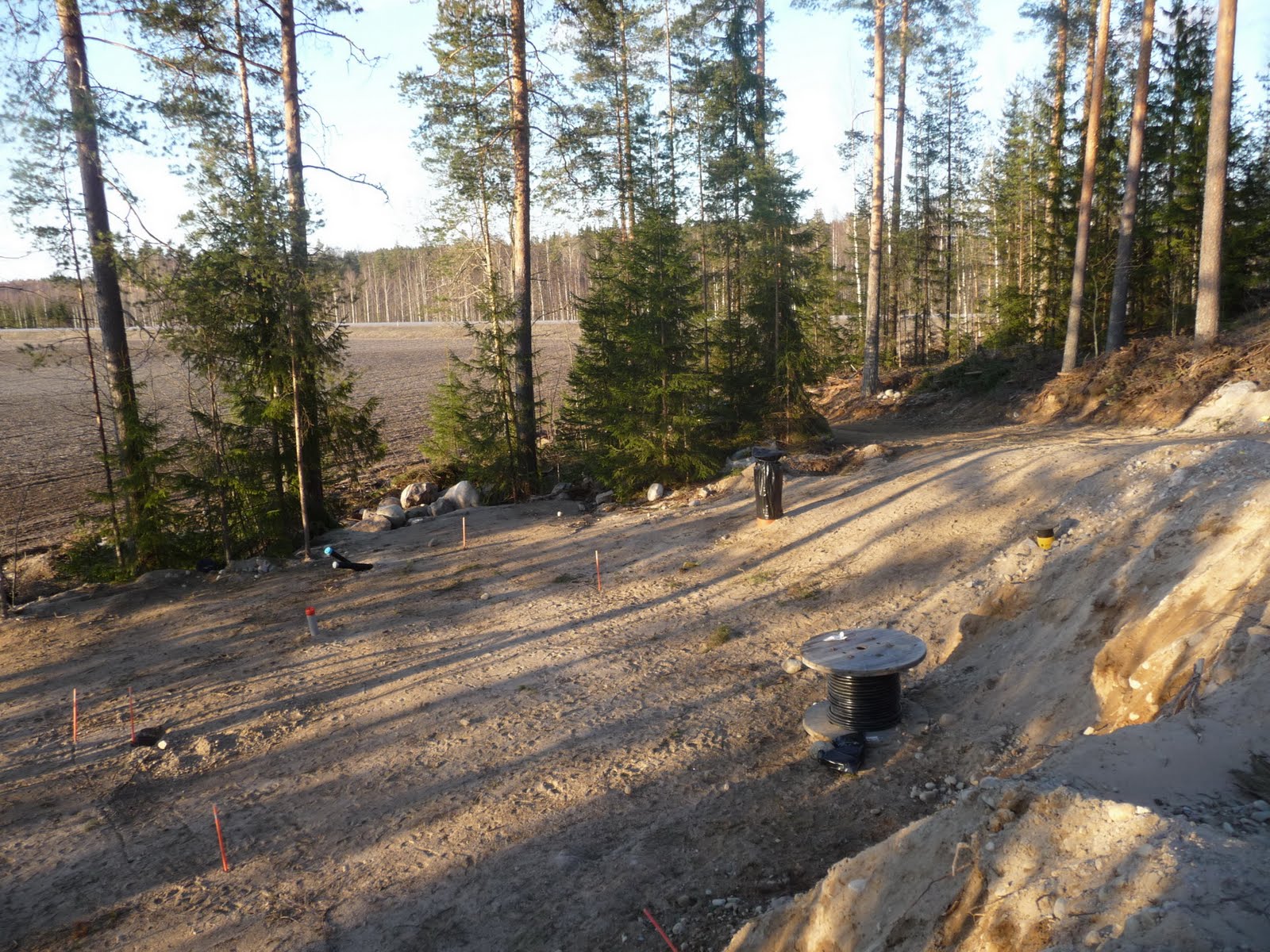

Talon monttu. Oranssi aurauskepit on talon nurkkapisteitä

Autotallin paikka

Runko ei meillä ole ihan standardi levyinen ja se aiheuttaa sen, että aukonylitys palkkeja ei saa valmiina tuotteina. Tuli väkästeltyä palkkiraudoitteet valmiiksi elementeiksi, ettei tarvitse rungon pystysvaihessa alkaa taivuttelemaan. Itse tehtynä nuissa säästää aika kasan €uroja. Todennäköisesti valan palkit valmiiksi, ennen kuin ne nostetaan lopullisille paikoilleen.

Tässä pimeiden iltoja saldoa. Pari raudoitetta vielä tekemättä

Putkikaivannot

24.10.2010 otettuja kuvia putkikaivannoista. Harmaa putki on viemäri, mustat putket ovat purkukavanat talon salaojille ja sadevesille. Myös vesijohto, talon sähkökaapeli ja puhelinjohtokin näkyvät kuvassa. Keltainen putki on varaus tulevia tarpeita varten. KVV-vastaava kävi toteamassa viemärit asianmukaisiksi 27.10.2010.

 Tämä kuva otettu samasta paikasta kuin edellinen, mutta luoteeseen, eli autotallin suuntaan. Keltainen pystyputki on viemärin tarkastuskaivo ja taustalla viemäripumppaamo (valkoinen).

Tässä talon pohjat kaivettuna lähelle lopullista korkoa (+/-10cm). Aika monta kuutiota tuli maata kaivettu. Pohjia jonkin verran jo täryteltykin anturalinjoilta. Anturoiden alle on vielä ajettava min.20cm kerros sepeliä kapillaarikatkoksi. Sen jälkeen voikin alkaa muotittamaan anturoita. Taka- ja etuosan anturoille tulee 600mm korkeuseroa.

Talvi alkoi olla kovasti tuloillaan ja maa ympäri vuorokauden jäässä. Anturoiden teko jätettiin siten suosiolla  keväälle. Hommat jatkuvat kunhan kevät koittaa ja lumet sulavat tontilta. Talven aikana tarkoitus tehdä kaupat ainakin runkotavarasta, eristeistä ja ikkunoista.

Perustietoja hankkeesta

Talon suunnittelun lähtökohtana on ollut rakentaa talo 4 henk. perheelle. Asuintilat yläkertaan ja muut tilat alakertaan. Talon lämpöhäviötaso on noin 20% pienempi kuin 2010 vaatima määräystaso.

Tässä suunnittelun lähtökohtia ja perusteluita ratkaisuille:

Talon yksinkertainen muoto ja tehokkaat mittasuhteet:

• energiataloudellinen
• kustannustehokas toteutus

Pulpettikatto:

• korkeammat huonekorkeudet yläkerrassa, moderni ilme (laatikkotalolle)
• yksinkertainen muoto = helpompi toteutus, piempi vuotoriski

Kantava harkkorunko 200-250mm ja ulkopuolinen eriste:

• talon terminen massa eristeen sisäpuolella ( harkko/betonirakenteiden massa +90tn ) = pienemmät lämpötilan vaihtelut sisällä

Rakenteet ja talotekniikka:

• yksinkertaiset toimiviksi todetut rakenteet, rakenneliitosten hyvä tiiveys
• kaikki IV lämpimällä puolella = vähemmän läpivientejä = parempi tiiveys
• talotekniikkan säädettävyys, energiataloudellisuus
• varaukset lämmitysjärjestelmän päivitystä varten

Puuverhous:

• istuu paremmin ympäristöönsä
• edullisempi toteutus

Rakennuksen asemointi ja huonejärjestelyt:

• olohuoneen ikkunat ja parveke - Länteen ilta-auringon puolelle
• keittiö - Itään aamuauringon puolella
• alakerran vierashuoneessa oma uloskäynti. Huoneessa viemäröinti ja vesipiste varaukset, mikäli tila haluataan tulevaisuudessa ottaa muuhun käyttöön.

Päärakennus:

• kerrosala: 238m2
• huoneistoala: 216m2
• ilmatilavuus: 616m3

Talousrakennus:

• kerrosala: 50m2
• huon.ala: 41,5m2

RAKENTEET (päärakennus)

Seinät:
U=0,17-0,13

• kantavarunko: Lecaharkko 200/250mm
• eristys: EPS 150/200mm
• ulkoverhous: Puu 28x200

Alapohja:
U=0,12

• Maanvarainen TB-laatta 100mm
• Eristys: EPS 250mm

Yläpohja:
U=0,09

• Kantava kertopuupalkisto: Kerto-S 45x450 k900
• Eristys: Mineraalivilla 450mm + GTS 9mm
• Peltikatto, konesaumattu

Ikkunat:
U=0,83

• MSE-A, karmi 200mm

 Ilmanvaihto:

• Enervent Pandion Eco-Ede Linkki: Pandion eco ede
• LTO:n vuosihyötysuhde 75,5%,  (moniste 122, mukaan)
• SFP: 1,58 kW(m3/s)
• Kanavisto: Uponor, kaikki kanavat lämpimällä puolella

Lattialämmitys vesikiertoinen:

• Uponor Control System DEM, Linkki: pdf-esite
• Langaton säätöjärjestelmä  huonekohtainen säätö, 11kpl termostaatteja

Lämmitysjärjestelmä

• Toistaiseksi vielä ratkaisematta
• Olohuoneeseen kiertoilmatakka

Alkutilanne

Alkutilanne 7.7.2010. Kuva otettu pellon reunalta, mistä tietä lähdetään rakentamaan kohti tonnia. Tietä rakennetaan pellonreunaan noin 70m ja ylös rinteeseen vielä 20m lisää. Korkeuseroa tontilla on jopa 10m, kokoa noin. 3000m2

Tämä kuva otettu kohdasta, josta tie kääntyy ylös rinteeseen kohti tonttia. Taustalla näkyy muutama kaadettavaksi merkattu puu, niillä main on tulevan talon paikka

7.7.2010 Kuva otettu talon kulmilta alas peltoa kohti. Tähän metsäkoneen tekemään uraan tulee tie tontille.  Tontti on metsäistä soraharjua. Jonkinlaista maisemointia metsälle on hiljattain tehty.



30.7.2010 Kaivinkoneella poistettu tieltä ja talon kohdilta pintamaat. Paikalliset "metsurit" hommissa. Puut kyllä kaatuivat ripeään tahtiin. Paljon kovempi työ oli apteeraamisessa, karsimisessa ja risujen siivoamisessa. Vanhimmat kaadetut rungot yli 80 vuotiaita.

Onneksi oli talkootyövoimaa paikalla. Suuri kiitos osallistuneille.



11.9.2010 Elokuussa kaiveltiin tontilla harvakseltaa. Pintamaat alkavat nyt olla pois ajettu ja monttujen kaivaminen rakennuksille aloitettiin. Rinteessä on paljon korkeuseroa ja sen takia massoja täytyy siirrellä paljon.

11.9.2010 Tämä kuva otettu tontin takarajoilta pohjoiseen katsottuna. Edessä oleva monttu on talon paikka. Kaivutyöt vielä kesken.

Käytiin syyskuun lopulla etelän matkalla ja hommat olivat pari viikkoa pysähdyksissä. Lokakuussa satiin kuitenkin viemärilinjat työn alle ja kaivettuakin. Reilun 2m syvyistä viemärilinjaa kaivettiin peltoon ja metsään yhteensä pari sataa metriä. Töiden tohinassa jäi kuvatkin ottamatta.

ARK

Tässä alkuperäiset arkkitehdin perspektiivikuvat talosta. Hieman ovat nuokin vielä päivittyneet, mutta pääosin mennään tätä kohti.

Suunnitelmista oli jo luonnokset olemassa kun mentiin arkkitehdin juttusille. Arkkitehdin käsittelyssä suunnitelmat muutuivat vielä aika lailla. Ongelmakohtiin löytyi luontevat ratkaisut.

3d- luonnokset julkisivuista.

Tässä talon pohjapiirrokset:

Kellarikerros

2krs.
